CCNA 2 Versión 7: Módulo 10 – Conceptos de Seguridad de LAN

Última actualización: enero 30, 2022

10.0. Introducción

10.0.1. ¿Por qué debería tomar este módulo?

Bienvenido a los conceptos de seguridad de LAN

Si su ruta de carrera está en TI, usted no sólo va a estar construyendo y realizando mantenimiento de redes. Usted va a ser responsable por la seguridad de su red. Para los arquitectos y administradores de red de hoy en día, la seguridad no es un pensamiento para después. ¡Es una prioridad para ellos! De hecho, mucha gente en TI ahora trabaja exclusivamente en el área de seguridad de la red.

¿Usted entiende lo que hace a una LAN segura? ¿Sabe lo que los usuarios maliciosos pueden hacer para romper la seguridad de la red? ¿Usted sabe lo que puede hacer para detenerlos? Este módulo es su introducción al mundo de la seguridad en redes, no espere más, ¡haga clic en Siguiente!

10.0.2. ¿Qué aprenderé en este módulo?

Titulo del Módulo: Conceptos de Seguridad de LAN

Objetivo del Módulo: Explique cómo las vulnerabilidades ponen en riesgo la seguridad de LAN.

10.1. Seguridad de Punto Terminal

10.1.1. Ataques de Red Actuales

Normalmente, los medios de comunicación cubren los ataques de red externos a redes empresariales. Sencillamente busque en el internet por «Los ataques más recientes de red» y encontrará información actualizada de ataques actuales. Muy posiblemente, estos ataques envuelven una o más de las siguientes:

• Negación de Servicio Distribuido(DDoS) – Esto es un ataque coordinado desde muchos dispositivos, llamados zombies, con la intención de degradar o detener acceso publico al sitio web y los recursos de una organización.
• Filtración de Datos – Este es un ataque en el que los servidores de datos o los hosts de una organización han sido comprometidos con el fin de robar información confidencial.
• Malware – Este es un ataque en el que los hosts de una organización son infectados con software malicioso que causa una serie de problemas. Por ejemplo, ransomware como WannaCry, mostrado en la figura, encripta los datos en un host y bloquea el acceso hasta que se le pague un rescate.

10.1.2. Dispositivos de Seguridad de Red

Se necesitan diversos dispositivos de seguridad para proteger el perímetro de la red del acceso exterior. Estos dispositivos podrían incluir un router habilitado con una Red Privada Virtual (VPN), un Firewall de Siguiente Generación (NGFW), y un Dispositivo de Acceso a la Red (NAC).

Haga clic en cada dispositivo de seguridad de red para obtener más información.

10.1.3. Protección de terminales

Los dispositivos LAN como los switches, los Controladores de LAN Inalámbricos (WLCs), y otros puntos de acceso (AP) interconectan puntos terminales. La mayoría de estos dispositivos son susceptibles a los ataques LAN que se cubren en este módulo.

Sin embargo, muchos ataques se originan dentro de la red. Si un atacante se infiltra en un host interno, este puede ser el punto de partida para que obtenga acceso a dispositivos esenciales del sistema, como servidores e información confidencial.

Los puntos terminales son hosts que generalmente consisten en computadoras portátiles, computadoras de escritorio, servidores y teléfonos IP, así como dispositivos propiedad de los empleados (BYOD). Los puntos terminales son particularmente susceptibles a ataques relacionados con malware que se originan a través del correo electrónico o la navegación web. Estos puntos finales suelen utilizar características de seguridad tradicionales basadas en host, como antivirus/antimalware, firewalls basados en host y sistemas de prevención de intrusiones (HIPS) basados en host. Sin embargo, actualmente los puntos finales están más protegidos por una combinación de NAC, software AMP basado en host, un Dispositivo de Seguridad de Correo Electrónico (ESA) y un Dispositivo de Seguridad Web (WSA). Los productos de Protección Avanzado de Malware (AMP) incluyen soluciones de dispositivos finales como Cisco AMP.

La figura es una topología simple que representa todos los dispositivos de seguridad de red y soluciones de dispositivos finales discutidas en este módulo.

10.1.4. Dispositivo de Seguridad de Correo Electrónico Cisco (ESA)

Los dispositivos de seguridad de contenido incluyen un control detallado sobre el correo electrónico y la navegación web para los usuarios de una organización.

Según el Talos Intelligence Group de Cisco, en junio de 2019, el 85% de todos los correos electrónicos enviados eran spam. Los ataques de suplantación de identidad son una forma de correo electronico no deseado paticularmente virulento. Recuerde que un ataque de phishing lleva al usuario a hacer clic en un enlace o abrir un archivo adjunto. Spear phishing selecciona como objetivo a empleados o ejecutivos de alto perfil que pueden tener credenciales de inicio de sesión elevadas. Esto es particularmente crucial en el ambiente actual, donde, de acuerdo al instituto SANS, 95% de todos los ataques en redes empresariales son del resultado de un spear phishing exitoso.

El dispositivo Cisco ESA está diseñado para monitorear el Protocolo Simple de Transferencia de Correo (SMTP). Cisco ESA se actualiza en tiempo real de Cisco Talos, quien detecta y correlaciona las amenazas con un sistema de monitoreo que utiliza una base de datos mundial. Cisco ESA extrae estos datos de inteligencia de amenazas cada tres o cinco minutos. Estas son algunas funciones de Cisco ESA:

• Bloquear las amenazas
• Remediar contra el malware invisible que evade la detección inicial
• Descartar correos con enlaces malos (como se muestra en la figura).
• Bloquear el acceso a sitios recién infectados
• Encriptar el contenido de los correos salientes para prevenir perdida de datos.

En la figura Cisco ESA descarta el correo con enlaces malos.

1. El atacante envía un ataque de suplantación a un importante host en la red.
2. El firewall reenvía todos los correos al ESA
3. ESA analiza el correo electrónico, lo registra y si es malware lo descarta.

10.1.5. Dispositivo de Seguridad de la Red de Cisco (WSA)

Cisco Web Security Appliance (WSA) es una tecnología de mitigación para amenazas basadas en la web. Ayuda a las organizaciones a abordar los desafíos de asegurar y controlar el tráfico web. Cisco WSA combina protección avanzada contra malware, visibilidad y control de aplicaciones, controles de políticas de uso aceptable e informes.

Cisco WSA proporciona un control completo sobre cómo los usuarios acceden a Internet. Ciertas funciones y aplicaciones, como chat, mensajería, video y audio, pueden permitirse, restringirse con límites de tiempo y ancho de banda, o bloquearse, de acuerdo con los requisitos de la organización. La WSA puede realizar listas negras de URL, filtrado de URL, escaneo de malware, categorización de URL, filtrado de aplicaciones web y cifrado y descifrado del tráfico web.

En la figura, un usuario corporativo intenta conectarse a un sitio marcado en la lista negra.

1. Un usuario intenta conectarse a un sitio web.
2. El firewall reenvía la solicitud del sitio web a la WSA.
3. La WSA evalúa la URL y determina si es un sitio marcado en la lista negra. El WSA descarta el paquete y envía un mensaje de acceso denegado al usuario.

10.2. Control de Acceso

10.2.1. Autenticación con una contraseña local

En el tema anterior usted aprendió que un NAC provee servicios AAA. En este tema usted aprenderá mas sobre AAA y las formas de controlar el acceso.

Muchas formas de autenticación pueden ser llevadas a cabo en dispositivos de red, y cada método ofrece diferentes niveles de seguridad. El método más simple de autenticación para acceso remoto consiste en configurar un inicio de sesión, combinando nombre de usuario y contraseña, a nivel de consola, lineas vty, y puertos auxiliares, como se muestra en el siguiente ejemplo. Este método es el más simple de implementar, pero también el mas débil y menos seguro. Este método no es fiable y la contraseña es enviada en texto plano. Cualquier persona con la contraseña puede acceder al dispositivo

R1(config)# line vty 0 4
R1(config-line)# password ci5c0
R1(config-line)# login

SSH es un tipo de acceso remoto más seguro.

• Requiere un nombre de usuario y una contraseña, que se encriptan durante la transmisión.
• El nombre de usuario y la contraseña pueden ser autenticados por el método de base de datos local.
• Proporciona más responsabilidad porque el nombre de usuario queda registrado cuando un usuario inicia sesión.

El siguiente ejemplo ilustra el SSH y métodos de acceso remoto a una base de datos local

R1(config)# ip domain-name example.com
R1(config)# crypto key generate rsa general-keys modulus 2048
R1(config)# username Admin secret Str0ng3rPa55w0rd
R1(config)# ssh version 2
R1(config)# line vty 0 4
R1(config-line)# transport input ssh
R1(config-line)# login local

El método de base de datos local tiene algunas limitaciones

• Las cuenta de usuario deben ser configuradas localmente en cada dispositivo. En una gran empresa con múltiples routers y switches que controlar, puede tomar mucho tiempo implementar y cambiar bases de datos locales en cada dispositivo.
• Además, la configuración de la base de datos local no proporciona ningún método de autenticación de respaldo. Por ejemplo, ¿qué sucede si el administrador olvida el nombre de usuario y la contraseña para ese dispositivo? Sin un método de respaldo disponible para la autenticación, la restauración se convierte en la única opción.

Una mejor solución es hacer que todos los dispositivos se refieran a la misma base de datos de nombres de usuario y contraseñas alojados en un servidor central.

10.2.2. Componentes AAA

AAA significa Autenticación, Autorización y Registro El concepto de AAA es similar al uso de una tarjeta de crédito, como se muestra en la imagen La tarjeta de crédito identifica quién la usa y cuánto puede gastar puede el usuario de esta, y mantiene un registro de cuántos elementos o servicios adquirió el usuario.

«AAA» o «triple A», estos servicios proporcionan el marco principal para ajustar el control de acceso en un dispositivo de red. AAA es un modo de controlar quién tiene permitido acceder a una red (autenticar), controlar lo que las personas pueden hacer mientras se encuentran allí (autorizar) y qué acciones realizan mientras acceden a la red (registrar).

10.2.3. Autenticación

Dos métodos de implementación de autenticación AAA son Local y basado en servidor.

Autenticación AAA local

Los AAA locales guardan los nombres de usuario y contraseñas localmente en un dispositivo de red como el router de Cisco. Los usuarios se autentican contra la base de datos local, como se muestra en la figura. AAA local es ideal para las redes pequeñas.

1. El cliente establece una conexión con el router.
2. El router AAA solicita al usuario un nombre de usuario y una contraseña.
3. El router autentica el nombre de usuario y la contraseña mediante la base de datos local y el usuario obtiene acceso a la red en función de la información de esta base de datos.

Autenticación AAA basada en el servidor

Con el método basado en servidor, el router accede a un servidor central de AAA, como se muestra en la imagen El servidor AAA contiene los nombres de usuario y contraseñas de todos los usuarios. El router AAA usa el protocolo de Sistema de Control de Acceso del Controlador de Acceso Terminal Mejorado (TACACS+) o el protocolo de Servicio de Autenticación Remota de Usuario de Discado (RADIUS) para comunicarse con el servidor de AAA. Cuando hay múltiples enrutadores y switches, el método basado en el servidor es más apropiado.

1. El cliente establece una conexión con el router.
2. El router AAA solicita al usuario un nombre de usuario y una contraseña.
3. El router autentica el nombre de usuario y la contraseña mediante un servidor de AAA remoto.
4. El usuario obtiene acceso a la red en función de la información en el servidor AAA remoto.

10.2.4. Autorización

La autorización es automática y no requiere que los usuarios tomen medidas adicionales después de la autenticación. La autorización controla lo que el usuario puede hacer o no en la red después de una autenticación satisfactoria:

La autorización utiliza un conjunto de atributos que describe el acceso del usuario a la red. Estos atributos son usados por el servidor AAA para determinar privilegios y restricciones para ese usuario, como se muestra en la figura.

1. Cuando un usuario ha sido autenticado, una sesión es establecida entre el router y el servidor AAA.
2. El router pide autorización al servidor AAA para la solicitud de servicio del cliente.
3. El servidor AAA responde con un PASS/FAIL a la solicitud.

10.2.5. Registro

El registro de AAA recopila y reporta datos de uso. La organización puede utilizar estos datos para fines como auditorías o facturación. Los datos recopilados pueden incluir la hora de inicio y finalización de la conexión, los comandos ejecutados, la cantidad de paquetes y el número de bytes.

Un uso muy implementado debe registro consiste en combinarlo con la autenticación AAA. Los servidores AAA mantienen un registro detallado de lo que el usuario autenticado hace exactamente en el dispositivo, como se muestra en la imagen Esto incluye todos los comandos EXEC y de configuración que emite el usuario. El registro contiene varios campos de datos, incluidos el nombre de usuario, la fecha y hora, y el comando real que introdujo el usuario. Esta información resulta útil para solucionar problemas de dispositivos. Ademas proporciona evidencia contra individuos que realizan actividades maliciosas.

1. Cuando se autentica a un usuario, el proceso de Contabilidad AAA genera un mensaje para comenzar el proceso de Contabilidad.
2. Cuando el usuario termina, se registra un mensaje de finalización y se da por terminado el proceso de Contabilidad.

10.2.6. 802.1x

El estándar IEEE 802.1X define un control de acceso y un protocolo de autenticación basados en puertos. Este protocol evita que las estaciones de trabajo no autorizadas se conecten a una LAN a través de puertos de switch de acceso público. El servidor de autenticación autentica cada estación de trabajo, que está conectada a un puerto del switch, antes de habilitar cualquier servicio ofrecido por el switch o la LAN.

Con la autenticación 802.1X basada en puertos, los dispositivos de la red cumplen roles específicos, como se muestra en la figura:

• Cliente (suplicante) – Este es un dispositivo ejecutando software de cliente 802.1X, el cual esta disponible para dispositivos conectados por cable o inalámbricos.
• Switch (Autenticador) – El switch funciona como actúa intermediario (proxy) entre el cliente y el servidor de autenticación. Solicita la identificación de la información del cliente, verifica dicha información al servidor de autenticación y transmite una respuesta al cliente. Otro dispositivo que puede actuar como autenticador es un punto de acceso inalámbrico.
• Servidor de autenticación – El servidor valida la identidad del cliente y notifica al switch o al punto de acceso inalámbrico si el cliente esta o no autorizado para acceder a la LAN y a los servicios del Switch.

10.3. Amenazas a la seguridad de Capa 2

10.3.1. Capa 2 Vulnerabilidades

Los dos temas anteriores discutieron seguridad en puntos terminales. En este tema, usted va a seguir aprendiendo sobre formas de asegurar una LAN, enfocándose en las tramas de la Capa de Enlace (Capa 2) y el switch.

Recuerde que el modelo de referencia OSI está dividido en siete capas, las cuales trabajan de manera independiente una de otra. La figura muestra la función de cada capa y los principales componentes que pueden ser explotados.

Los administradores de red regularmente implementan soluciones de seguridad para proteger los componentes en la Capa 3 y hasta la Capa 7. Ellos usan VPNs, firewalls, y dispositivos IPS para proteger estos elementos. Si la Capa 2 se ve comprometida, todas las capas superiores también se ven afectadas. Por ejemplo, si un atacante con acceso a la red interna captura los marcos de la Capa 2, entonces toda la seguridad implementada en las capas anteriores sería inútil. El atacante podría causar mucho daño en la infraestructura de red LAN de Capa 2.

10.3.2. Categorías de Ataques a Switches

La seguridad es solamente tan sólida como el enlace más débil en el sistema, y la Capa 2 es considerada el enlace más débil. Esto se debe a que las LAN estaban tradicionalmente bajo el control administrativo de una sola organización. Nosotros confiábamos inherentemente en todas las personas y dispositivos conectados a nuestra LAN. Hoy, con BYOD y ataques más sofisticados, nuestras LAN se han vuelto más vulnerables a la penetración. Además de proteger de la Capa 3 a la Capa 7, los profesionales de seguridad de red también deben mitigar los ataques a la infraestructura LAN de la Capa 2.

El primer paso para mitigar los ataques a la infraestructura de Capa 2 es comprender el funcionamiento de la Capa 2 y las amenazas de la infraestructura de Capa 2.

Los ataques contra la infraestructura LAN de capa 2 se describen en la tabla y se analizan con más detalle más adelante en este módulo.

Layer 2 Attacks

10.3.3. Técnicas de Mitigación en el Switch

La tabla provee una visión general de soluciones Cisco para mitigar ataques en Capa 2.

Layer 2 Attack Mitigation

Estas soluciones de Capa 2 no serán efectivas si los protocolos de administración no son seguros. Por ejemplo, los protocolos administrativos Syslog, Protocolo Simple de Administración de Red (SNMP), Protocolo Trivial de Transferencia de Archivos (TFTP), Telnet, Protocolo de Transferencia de Archivos (FTP) y la mayoría de otros protocolos comunes son inseguros, por lo tanto, se recomiendan las siguientes estrategias:

• Utilice siempre variantes seguras de protocolos de administración como SSH, Protocolo de Copia Segura (SCP), FTP Seguro (SFTP) y Seguridad de capa de sockets seguros / capa de transporte (SSL / TLS).
• Considere usar una red de administración fuera de banda para administrar dispositivos.
• Usar una VLAN de administración dedicada que solo aloje el tráfico de administración.
• Use ACL para filtrar el acceso no deseado.

Ataque de Tablas de Direcciones MAC

10.4.1. Revisar la Operación del Switch

En este tema el foco esta aun en los switches, específicamente en la tabla de direcciones MAC y como estas tablas son vulnerables a ataques.

Recuerde que para tomar decisiones de reenvío, un Switch LAN de Capa 2 crea una tabla basada en las direcciones MAC de origen que se encuentran en las tramas recibidas. Como se muestra en la figura, esto es llamado un tabla de direcciones MAC. Tabla de direcciones MAC se guarda en la memoria y son usadas para reenviar tramas de forma eficiente.

S1# show mac address-table dynamic
          Mac Address Table
-------------------------------------------
Vlan    Mac Address       Type        Ports
----    -----------       --------    -----
   1    0001.9717.22e0    DYNAMIC     Fa0/4
   1    000a.f38e.74b3    DYNAMIC     Fa0/1
   1    0090.0c23.ceca    DYNAMIC     Fa0/3
   1    00d0.ba07.8499    DYNAMIC     Fa0/2
S1#

10.4.2. Saturación de Tablas de Direcciones MAC

Todas las tablas MAC tiene un tamaño fijo, por lo que un switch puede quedarse sin espacio para guardar direcciones MAC. Los ataques de saturación de direcciones MAC aprovechan esta limitación al bombardear el switch con direcciones MAC de origen falsas hasta que la tabla de direcciones MAC del switch esté llena.

Cuando esto ocurre, el switch trata la trama como un unicast desconocido y comienza a inundar todo el tráfico entrante por todos los puertos en la misma VLAN sin hacer referencia a la tabla MAC. Esta condición ahora permite que un atacante capture todas las tramas enviadas desde un host a otro en la LAN local o VLAN local.

Nota: El tráfico se satura solo dentro de la LAN o VLAN local. El atacante solo puede capturar el tráfico dentro de la LAN o VLAN local a la que está conectado el atacante.

La figura muestra como el atacante puede fácilmente usar la herramienta de ataque de red llamada macof para desbordar una tabla de direcciones MAC.

1. El atacante esta conectado a VLAN 10 y usa macof para rápidamente generar de manera aleatoria muchas direcciones MAC y IP de origen y destino.
2. En un corto periodo de tiempo la tabla MAC del switch se llena.
3. Cuando la tabla MAC esta llena, el switch empieza a reenviar todas las tramas que recibe. Mientras que macof continúe ejecutándose, la tabla MAC se mantiene llena y el switch continua reenviando todas las tramas que ingresan hacia cada puerto asociado a la VLAN 10.
4. Luego, el atacante usa el software de analizador de paquetes para capturar frames desde cualquier dispositivo conectado en la VLAN 10.

Si el atacante detiene la ejecución de macof o si es descubierto y detenido, el switch eventualmente elimina las entradas mas viejas de direcciones MAC de la tabla y empieza a funcionar nuevamente como un switch.

10.4.3. Mitigación de Ataques a la Tabla de Direcciones MAC.

Lo que hace que herramientas como macof sean peligrosas es que un atacante puede crear un ataque de saturación de tabla MAC muy rápidamente. Por ejemplo, un switch Catalyst 6500 puede almacenar 132,000 direcciones MAC en su tabla de direcciones MAC. Una herramienta como macof puede saturar un switch con hasta 8,000 tramas falsas por segundo; creando un ataque de saturación de la tabla de direcciones MAC en cuestión de segundos. Este ejemplo muestra la salida del comando macof en un host Linux.

# macof -i eth1
36:a1:48:63:81:70 15:26:8d:4d:28:f8 0.0.0.0.26413 > 0.0.0.0.49492: S 1094191437:1094191437(0) win 512
16:e8:8:0:4d:9c da:4d:bc:7c:ef:be 0.0.0.0.61376 > 0.0.0.0.47523: S 446486755:446486755(0) win 512
18:2a:de:56:38:71 33:af:9b:5:a6:97 0.0.0.0.20086 > 0.0.0.0.6728: S 105051945:105051945(0) win 512
e7:5c:97:42:ec:1 83:73:1a:32:20:93 0.0.0.0.45282 > 0.0.0.0.24898: S 1838062028:1838062028(0) win 512
62:69:d3:1c:79:ef 80:13:35:4:cb:d0 0.0.0.0.11587 > 0.0.0.0.7723: S 1792413296:1792413296(0) win 512
c5:a:b7:3e:3c:7a 3a:ee:c0:23:4a:fe 0.0.0.0.19784 > 0.0.0.0.57433: S 1018924173:1018924173(0) win 512
88:43:ee:51:c7:68 b4:8d:ec:3e:14:bb 0.0.0.0.283 > 0.0.0.0.11466: S 727776406:727776406(0) win 512
b8:7a:7a:2d:2c:ae c2:fa:2d:7d:e7:bf 0.0.0.0.32650 > 0.0.0.0.11324: S 605528173:605528173(0) win 512
e0:d8:1e:74:1:e 57:98:b6:5a:fa:de 0.0.0.0.36346 > 0.0.0.0.55700: S 2128143986:2128143986(0) win 512

Otra razón por la que estas herramientas de ataque son peligrosas, es porque no solo afectan el switch local sino que también afectan switches conectados de Capa 2. Cuando la tabla de direcciones MAC de un switch está llena, comienza a desbordar todos los puertos, incluidos los conectados a otros switches de Capa 2.

Para mitigar los ataques de saturación de la tabla de direcciones MAC, los administradores de red deben implementar la seguridad del puerto. Seguridad de puertos (Port security) permitirá que el puerto aprenda sólo un número específico de direcciones MAC de origen. Seguridad de puertos (Port security) será discutido más adelante en otro módulo.

10.5. Ataques a la LAN

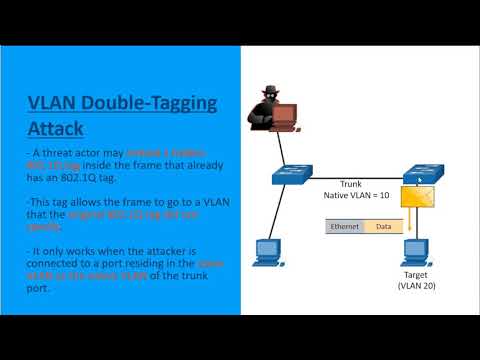

10.5.1. Video – VLAN y Ataques DHCP

Este tema investiga los diferentes tipos de ataques LAN y las técnicas de mitigación a estos ataques. Como en temas anteriores, estos ataques tienden a ser específicamente a los switches y Capa 2.

Haga clic en reproducir en la figura para ver un video sobre ataques de denegación de servicio.

10.5.2. Ataque de VLAN Hopping

El VLAN Hopping permite que una VLAN pueda ver el tráfico de otra VLAN sin cruzar primero un router. En un ataque de VLAN Hopping básico, el atacante configura un host para que actúe como un switch para aprovechar la función de entroncamiento automático habilitada de forma predeterminada en la mayoría de los puertos del switch.

El atacante configura el host para falsificar la señalización 802.1Q y la señalización del Protocolo de enlace dinámico (DTP), propiedad de Cisco, hacia el enlace troncal con el switch de conexión. Si es exitoso, el switch establece un enlace troncal con el host, como se muestra en la figura. Ahora el atacante puede acceder todas las VLANS en el switch. El atacante puede enviar y recibir tráfico en cualquier VLAN, saltando efectivamente entre las VLAN.

10.5.3. Ataque de VLAN Double-Tagging

Un atacante, en situaciones específicas, podrían insertar una etiqueta 802.1Q oculta dentro de la trama que ya tiene una etiqueta 802.1Q. Esta etiqueta permite que la trama se envíe a una VLAN que la etiqueta 802.1Q externa no especificó.

Haga clic en cada paso para ver un ejemplo y una explicación de un ataque de VLAN Double-Tagging.

Un ataque de VLAN Double-tagging es unicast, y funciona unidireccional, y funciona cuando el atacante está conectado a un puerto que reside en la misma VLAN que la VLAN nativa del puerto troncal. La idea es que el doble etiquetado permite al atacante enviar datos a hosts o servidores en una VLAN que de otro modo se bloquearía por algún tipo de configuración de control de acceso. Presumiblemente, también se permitirá el tráfico de retorno, lo que le dará al atacante la capacidad de comunicarse con los dispositivos en la VLAN normalmente bloqueada.

Mitigación de Ataques a VLAN

Los ataques de VLAN hopping y VLAN Double-Tagging se pueden evitar mediante la implementación de las siguientes pautas de seguridad troncal, como se discutió previamente en este modulo:

• Deshabilitar troncal en todos los puertos de acceso.
• Deshabilitar entroncamiento automático en enlaces troncales para poder habilitarlos de manera manual.
• Asegúrese de que la VLAN nativa sólo se usa para los enlaces troncales.

10.5.4. Mensajes DHCP

Los servidores DHCP, de manera dinámica, proporcionan información de configuración de IP a los clientes, como la dirección IP, la máscara de subred, el gateway predeterminado, los servidores DNS y más. Una revisión de la secuencia típica de un intercambio de mensajes DHCP entre el cliente y el servidor es mostrada en la figura.

10.5.5. Ataques de DHCP

Los dos tipos de ataques DHCP son agotamiento y suplantación de identidad. Ambos ataques pueden ser mitigados implementando DHCP snooping.

Ataque por Agotamiento DHCP

El objetivo de un ataque de agotamiento DHCP es crear un DoS para la conexión de clientes. Los ataques de agotamiento de DHCP requieren una herramienta de ataque, como Gobbler.

Gobbler tiene la capacidad de ver todo el alcance de las direcciones IP alquilables e intenta alquilarlas todas. Específicamente, este crea un mensaje DHCP DISCOVER con una dirección MAC falsa.

Ataque de Suplantación DHCP

Un ataque de suplantación DHCP se produce cuando un servidor DHCP, no autorizado, se conecta a la red y brinda parámetros de configuración IP falsos a los clientes legítimos. Un servidor no autorizado puede proporcionar una variedad de información engañosa:

• Puerta de enlace predeterminada incorrecta – el atacante proporciona una puerta de enlace no válida o la dirección IP de su host para crear un ataque de MITM. Esto puede pasar totalmente inadvertido, ya que el intruso intercepta el flujo de datos por la red.
• Servidor DNS incorrecto el atacante proporciona una dirección del servidor DNS incorrecta que dirige al usuario a un sitio web malicioso.
• Dirección IP incorrecta – El servidor no autorizado proporciona una dirección IP no válida que crea efectivamente un ataque DoS en el cliente DHCP

Haga clic en cada paso para ver un ejemplo y una explicación de un ataque de suplantación de identidad de DHCP

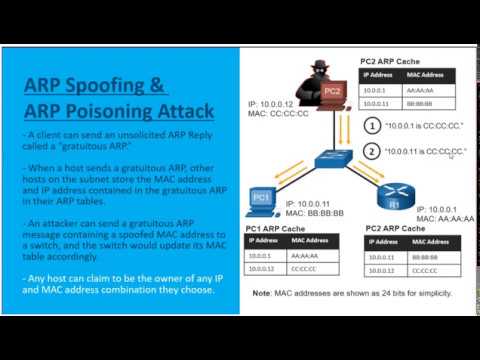

10.5.6. Video- Ataques ARP, Ataques STP, y Reconocimiento CDP.

Haga clic en reproducir en la figura para ver un video sobre ataques de denegación de servicio.

10.5.7. Ataques ARP

Recuerde que los hosts transmiten una solicitud de ARP a otros hosts del segmento para determinar la dirección MAC de un host con una dirección IP específica. Esto es típicamente hecho para descubrir la dirección MAC de una puerta de enlace predeterminada. Todos los hosts de la subred reciben y procesan la solicitud de ARP. El host con la dirección IP que coincide con la de la solicitud de ARP envía una respuesta de ARP.

Según ARP RFC, cualquier cliente puede enviar una respuesta de ARP no solicitada llamada “ARP gratuito” Cuando un host envía un ARP gratuito, otros hosts en la subred almacenan en sus tablas de ARP la dirección MAC y la dirección IP que contiene dicho ARP.

El problema es que un atacante puede enviar un mensaje ARP gratuito al switch y el switch podría actualizar su tabla MAC de acuerdo a esto. Por lo tanto, cualquier host puede reclamar ser el dueño de cualquier combinación de direccion IP Y MAC que ellos elijan. En un ataque típico el atacante puede enviar respuestas ARP, no solicitadas, a otros hosts en la subred con la dirección MAC del atacante y la dirección IP de la puerta de enlace predeterminada.

Hay muchas herramientas disponibles en Internet para crear ataques de MITM de ARP, como dsniff, Cain & Abel, ettercap y Yersinia. IPv6 utiliza el protocolo de descubrimiento de vecinos ICMPv6 para la resolución de direcciones de Capa 2. IPv6 utiliza el protocolo de descubrimiento de vecinos ICMPv6 para la resolución de direcciones de capa 2.

La suplantación de identidad ARP y el envenenamiento ARP son mitigados implementando DAI.

Haga clic en cada paso para ver un ejemplo y una explicación de un ataque de suplantación de identidad de DHCP

10.5.8. Ataque de Suplantación de Dirección

Las direcciones IP y las direcciones MAC pueden ser suplantadas por una cantidad de razones. El ataque de suplantación de identidad se da cuando un atacante secuestra una dirección IP valida de otro dispositivo en la subred o usa una dirección IP al azar. La suplantación de direcciones IP es difícil de mitigar, especialmente cuando se usa dentro de una subred a la que pertenece la IP.

Los atacantes cambian la dirección MAC de su host para que coincida con la dirección MAC conocida de un otro host objetivo. Luego, el host atacante envía una trama a través de la red con la dirección MAC recién configurada. Cuando el switch recibe la trama, examina la dirección MAC de origen. El switch sobrescribe la entrada actual en la tabla MAC y asigna la dirección MAC al nuevo puerto, como se ve en la figura. Luego, sin darse cuenta, reenvía las tramas host atacante.

Cuando el host de destino envía tráfico, el switch corregirá el error, re-alineando la dirección MAC al puerto original. Para evitar que el switch corrija la asignación del puerto a su estado correcto, el atacante puede crear un programa o script que constantemente enviará tramas al switch, para que el switch mantenga la información incorrecta o falsificada. No hay un mecanismo de seguridad en la Capa 2 que permita a un switch verificar la fuente de las direcciones MAC, lo que lo hace tan vulnerable a la suplantación de identidad.

La suplantación de identidad de direcciones IP y direcciones MAC puede ser mitigada implementado IPSG.

10.5.9. Ataque de STP

Los atacantes de red pueden manipular el Protocolo de Árbol de Expansión (STP) para realizar un ataque falsificando el root bridge y cambiando la topología de una red. Los atacantes hacen que su host parezca ser un root bridge; por lo tanto capturan todo el trafico para el dominio del Switch inmediato.

Para realizar un ataque de manipulación de STP, el host atacante transmite Unidades de Datos de Protocolo de Puente STP (BPDU), que contienen cambios de configuración y topología que forzarán los re-cálculos de Árbol de Expansión, como se muestra en la figura. Las BPDU enviadas por el host atacante anuncian una prioridad de puente (bridge) inferior, en un intento de ser elegidas como root bridge.

Si tiene éxito, el host atacante se convierte en el puente raíz, como se muestra en la figura, y ahora puede capturar una variedad de frames, que de otro modo no serían accesibles.

Este ataque STP es mitigado implementando BPDU Guard en todos los puertos de acceso. BPDU Guard se discute con detalle más adelante en el curso.

10.5.10. Reconocimiento CDP

Cisco Discovery Protocol (CDP) es un protocolo de detección de enlaces de Capa 2 patentado. Está habilitado en todos los dispositivos de Cisco de manera predeterminada. CDP puede detectar automáticamente otros dispositivos con CDP habilitado y ayudar a configurar automáticamente la conexión. Los administradores de red también usan CDP para configurar dispositivos de red y solucionar problemas.

La información de CDP se envía por los puertos con CDP habilitado en transmisiones periódicas sin encriptar. La información de CDP incluye la dirección IP del dispositivo, la versión de software de IOS, la plataforma, las funcionalidades y la VLAN nativa. El dispositivo que recibe el mensaje de CDP actualiza la base de datos de CDP.

La información de CDP es muy útil para la solución de problemas de red. Por ejemplo, CDP puede usarse para verificar la conectividad de Capa 1 y 2. Si un administrador no puede hacer ping a una interfaz con conexión directa, pero aún recibe información de CDP, es probable que el problema esté en la configuración de Capa 3.

Sin embargo, un atacante puede usar la información proporcionada por CDP para detectar vulnerabilidades en la infraestructura de red.

En la figura, una captura de Wireshark de ejemplo, muestra el contenido de un paquete de CDP. El atacante puede identificar la versión del software Cisco IOS del dispositivo. Esto permite que el atacante determine si hay vulnerabilidades de seguridad específicas a esa versión determinada de IOS.

Las transmisiones de CDP se envían sin encriptación ni autenticación. Por lo tanto, un atacante puede interferir con la infraestructura de la red enviando tramas de CDP fabricadas con información falsa a dispositivos de Cisco con conexión directa.

Para mitigar la explotación de CDP, se debe limitar el uso de CDP en los dispositivos o puertos. Por ejemplo, se debe deshabilitar CDP en los puertos de extremo que se conectan a dispositivos no confiables.

Para deshabilitar CDP globalmente en un dispositivo, use el comando del modo de configuración global no cdp run Para habilitar CDP globalmente, use el comando de configuración global cdp run

Para deshabilitar CDP en un puerto, use el comando de configuración de interfaz no cdp enable Para habilitar CDP en un puerto, use el comando de configuración de interfaz cdp enable

Nota: El Protocolo de detección de capa de enlace (LLDP) también es vulnerable a los ataques de reconocimiento. Configure no lldp run para deshabilitar LLDP globalmente. Para deshabilitar LLDP en la interfaz, configure no lldp transmit y no lldp receive.

10.6. Práctica del Módulo y Cuestionario

10.6.1. ¿Qué aprendí en este módulo?

Los punto terminales son particularmente susceptibles a ataques malware que se originan a través de correo electrónico o el navegador web, como DDOS, filtración de datos y malware. Estos puntos terminales suelen utilizar características de seguridad tradicionales basadas en host, como antivirus/antimalware, firewalls basados en host y sistemas de prevención de intrusiones (HIPSs) basados en host. Los puntos terminales están mejor protegidos por una combinación de NAC, software AMP basado en host, un dispositivo de seguridad de correo electrónico (ESA) y un dispositivo de seguridad web (WSA). La WSA puede realizar listas negras de URL, filtrado de URL, escaneo de malware, categorización de URL, filtrado de aplicaciones web y cifrado y descifrado del tráfico web.

AAA es un modo de controlar quién tiene permitido acceder a una red (autenticar), controlar lo que las personas pueden hacer mientras se encuentran allí (autorizar) y qué acciones realizan mientras acceden a la red (registrar). La autorización utiliza un conjunto de atributos que describe el acceso del usuario a la red. Un uso muy implementado del Registro es en combinación con la Autenticación AAA. Los servidores AAA mantienen un registro detallado de lo que el usuario autenticado hace exactamente en el dispositivo. El estándar IEEE 802.1X define un control de acceso y un protocolo de autenticación basado en puertos, que evita que las estaciones de trabajo no autorizadas se conecten a una LAN a través de los puertos de switch acceso público.

Si la Capa 2 se ve comprometida, todas las capas superiores también se ven afectadas. El primer paso para mitigar los ataques a la infraestructura de Capa 2 es comprender el funcionamiento de la Capa 2 y las amenazas de la infraestructura de Capa 2: Port Security, DHCP snooping, DAI, y IPSG. Estos no van a funcionar a menos que los protocolos de administración sean seguros.

Los ataques por saturación de MAC, saturan la tabla de direcciones MAC del switch, con información falsa, hasta que este llena. Cuando esto ocurre, el switch trata la trama como un unicast desconocido, y comienza a reenviar todo el tráfico entrante por todos los puertos en la misma VLAN, sin hacer referencia a la tabla MAC. El atacante puede ahora capturar todas las tramas enviadas desde un host para otro host en una LAN o VLAN local. El atacante usa macof para rapidamente generar, de manera aleatoria, muchas direcciones MAC y IP de origen y destino. Para mitigar los ataques de saturación de la tabla de direcciones MAC, los administradores de red deben implementar la seguridad del puerto.

El VLAN Hopping permite que una VLAN pueda ver el tráfico de otra VLAN sin cruzar primero un router. El atacante configura a un host para actuar como un Switch y tomar ventaja de la característica de puerto troncal habitabilidad por defecto en la mayoría de puertos del switch

Un ataque VLAN Double-Tagging es unidireccional y funciona únicamente cuando el atacante está conectado a un puerto que reside en la misma VLAN que la VLAN nativa del puerto troncal. El Double-Tagging permite al actor de la amenaza enviar datos a los hosts o servidores en una VLAN que de otro modo se bloquearía por algún tipo de configuración de control de acceso El trafico de retorno también sera permitido, dejando que el atacante se comunique con otros dispositivos en la VLAN normalmente bloqueada.

Los ataques de VLAN hopping and VLAN double-tagging se pueden evitar mediante la implementación de las siguientes pautas de seguridad troncal:

• Deshabilitar troncal en todos los puertos de acceso.
• Deshabilitar troncal automático en enlaces troncales para poder habilitarlos de manera manual.
• Asegurarse de que la VLAN nativa solo se usa para los enlaces troncales.

Los servidores DHCP, de manera dinámica, proporcionan la información de configuración de IP a los clientes, como la dirección IP, la máscara de subred, el default gateway, los servidores DNS y más. Los dos tipos de ataques DHCP son agotamiento y suplantación de identidad. Ambos ataques pueden ser mitigados implementando DHCP snooping.

Ataque ARP: un atacante puede enviar un mensaje ARP gratuito al switch y el switch podría actualizar su tabla MAC de acuerdo a esto. Ahora el atacante envía respuestas ARP no solicitadas a otros hosts en la subred con la dirección MAC del actor amenazante y la dirección IP del default gateway. La suplantación de identidad ARP y el envenenamiento ARP son mitigados implementando DAI.

Ataque de suplantación de direcciones: la suplantación de identidad de una direccion IP es cuando un atacante secuestra una direccion IP valida de otro dispositivo en la subred o usa una dirección IP al azar. Los atacantes cambian la dirección MAC de su host para que coincida con otra dirección MAC conocida de un host de destino. La suplantación de identidad de direcciones IP y direcciones MAC puede ser mnitigada implementado IPSG.

Ataque STP: el amenazante manipula STP para conducir un ataque suplantando root bridge y cambiando la topologia de la red. Los atacantes hacen que su host aparezca como un root bridge; por lo tanto capturan todo el trafico para el dominio del Switch inmediato. Este ataque STP es mitigado implementando BPDU guard en todos los puertos de acceso.

La información de CDP se envía por los puertos con CDP habilitado en transmisiones periódicas sin encriptar. La información de CDP incluye la dirección IP del dispositivo, la versión de software de IOS, la plataforma, las funcionalidades y la VLAN nativa. El dispositivo que recibe el mensaje CDP actualiza su base de datos CDP, la información suministrada por el CDP puede también ser usada por un atacante para descubrir vulnerabilidades en la infraestructura de la red. Para mitigar la explotación de CDP, se debe limitar el uso de CDP en los dispositivos o puertos.
